Bausatz G3 Rock

Der G3 Rock ist ein einkanaliger 3W Röhren-Gitarrenverstärker mit folgenden Features:

* Einkanalige Bauweise mit Gain, 3-Band Klangregelung und Master Volume für Clean, Crunch und mehr
* Gegentakt-Endstufe mit einer Doppeltriode (3W an 8/16 Ohm)
* Durch 3W Endstufe echter Bedroom-Amp
* Bausatz mit Chassis, Röhren, und allen elektronischen und mechanischen Teilen in Industriequalität
* Konzipiert für hängenden Einbau in Topteil oder Combo

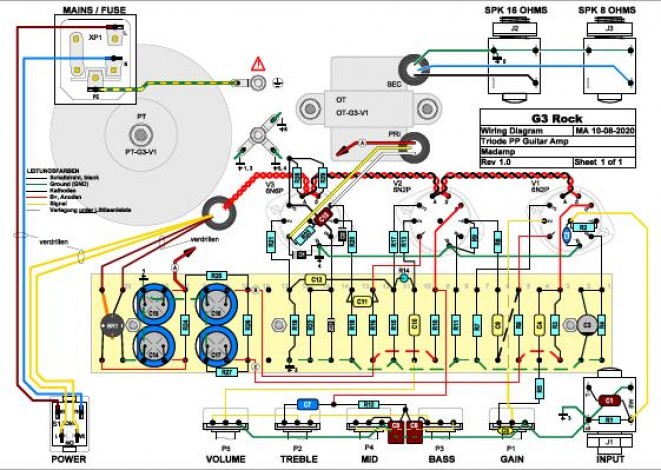

Hier einige "Impressionen" aus dem Innenleben des Verstärkers:

G3 Rock Details




Beim G3 Rock werden durchgehend Bauteile in Industriequalität verwendet.

Lieferumfang
Der Teilebausatz des G3 Rock enthält alle notwendigen Teile zum Bau eines funktionsfähigen Verstärkers wie:
* Röhren, Fassungen, Trafo, Ausgangsübertrager
* Widerstände, Kondensatoren, Potentiometer, Knöpfe
* Schalter, Buchsen, Netzkabel, Sicherung,
* Schaltdraht, Kabel, Schrauben, Lötstreifen etc.
* Fertiges schwarzes Stahlchassis (BxTxH 254 x 152 x 51 mm)

Der G3 Rock ist mit russischen Röhren bestückt (6N2P und 6N6P), diese sind bei mir in ausreichender Stückzahl auf Lager und über MUSIKDING zu beziehen.

Komplette Dokumentation in elektronischer Form:
* Ausführliche, bebilderte Bauanleitung (23 Seiten)
* Schaltplan des Verstärkers
* Layoutplan des Verstärkers

G3 Rock Dokumentation





Zusätzlich notwendig sind:
* Verstärkergehäuse (Holz, Top oder Combo)
* Lautsprecher (8 oder 16 Ohm)


Verschiedene Sound-Präsentationen in Videoform:



Download

Bausatz bestellen

Alle Bausätze, Add-Ons und Bauteile sind bei MUSIKDING erhältlich.
